繼克磊鏝設備在白羊溝隧道建設過程中發揮重大促進作用后。4月10日再傳捷報，因克磊鏝破碎篩分設備的高效參與，興延高速公路關鍵控制性工程白羊溝隧道左線順利貫通，該隧道成為興延高速全線首條雙線貫通的長大隧道。



目前，興延高速公路建設進入全力沖刺階段，全線隧道工程已掘進28.65公里，完成總長度的90%，計劃于2018年底全線貫通。

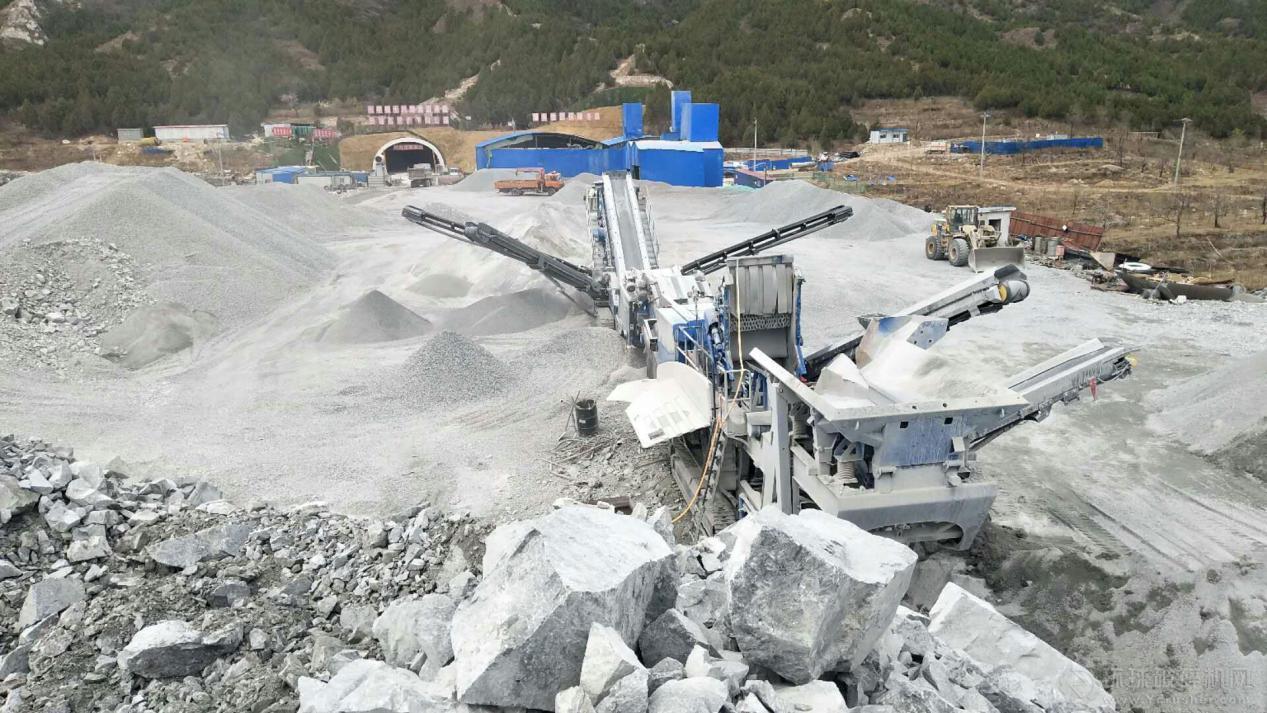

在白羊溝隧道左線貫通過程中，克磊鏝（Kleemann） MR 130 ZS EVO 2 移動反擊式破碎設備與 MS 19 D 移動篩分設備以230 t/h 的速度，高效率、高質量的完成了客戶交付的任務，促進了隧道左線的順利貫通。



興延高速建成通車后，將與延崇高速相接，形成北京西北方向第三高速通道，作為京津冀一體化路網格局的重要組成部分，為2019年世園會、2022年冬奧會提供交通保障，同時可有效緩解京藏、京新高速高峰時段擁堵現狀，疏解西北通道客貨運交通壓力，促進沿線地區的經濟和旅游發展。這條高速公路是全國首例公開招標建設的高速公路PPP項目，也是集合全市之力，為交通行業高質量綠色發展交出的一份階段性答卷，希望通過生態戰略眼光和工匠精神，打造便捷、安全、舒適、優美的品質工程，提升群眾出行的幸福感和獲得感。



因?yàn)榕d延高速是一條“綠色生態路”，所以在建設過程中注重環保與節約資源，需要對大量固廢進行處理再利用，而克磊鏝（Kleemann）移動反擊式破碎篩分設備可以將隧道內0 - 400mm的洞砟進行破碎篩分，破碎后的洞砟粒徑小于 10 mm 的可用于隧道洞體噴漿；10 - 31.5 mm 的可用于生產混凝土，這樣不僅節約了資源，也推動了綠色生態路的建設！

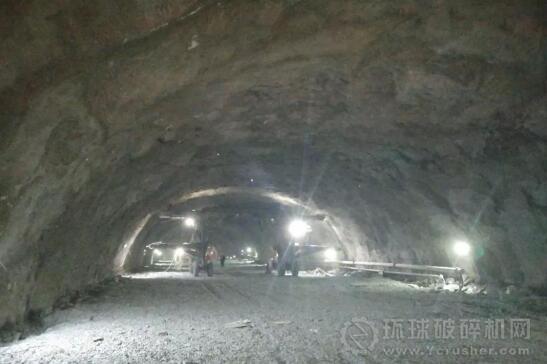

白羊溝隧道位于昌平區，分左右線，隧道左線全長3510米，右線全長3535米，合計掘進任務逾7公里，雙向4車道。隧道巖層類別以白云巖、石英砂巖、頁巖為主，其中V級圍巖共計632米，Ⅳ級圍巖共計1378米，Ⅲ級圍巖共計601米，同時隧道穿越兩條斷裂帶，圍巖較為復雜，施工難度大。白羊溝隧道順利實現雙線貫通，為全線后續工程展開創造了有利條件，項目建設進入全力沖刺階段。目前，興延高速全線隧道工程已掘進28.65公里，完成掘進任務總長度的90%。橋梁工程完成總體形象進度的75.4%；路基工程完成總體形象進度的61.9%。



興延高速公路是2019年世界園藝博覽會和2022年冬季奧運會的重點保障工程。南起西北六環雙橫立交，北至延慶京藏高速營城子立交收費站以北，全長42.2公里，途經昌平、延慶，設計為雙向四車道（預留遠期六車道條件），平原段設計時速100公里/小時，山區段設計時速80公里/小時。項目2015年底開工建設，計劃于2018年底建成。興延高速全線橋隧比高達64%，在設計上坡緩路直，受雨雪天氣影響較小，通車后可保證全天候服務，行車的舒適性和安全性大幅提高。



據悉，興延高速由中國鐵建聯合體作為社會出資人與北京市共同出資建設，是全國首例通過公開招標建設的高速公路PPP項目，項目公司組建后負責項目的建設、運營、管理。



采用節能環保水壓爆破技術 節省15%左右的炸藥量 排煙時間降低至10分鐘



據白羊溝隧道施工負責人介紹，該隧道為興延高速全線第二長隧，是本項目關鍵控制性工程。在昌平區政府的大力支持下，實現快速進場，2016年4月開始爆破施工，為按期貫通奠定了堅實基礎。



為提高施工質量安全管理，加強保護環境，適應復雜的圍巖地質情況，白羊溝隧道施工采用了“隧道掘進節能環保水壓爆破”的新工藝技術，與傳統爆破施工技術相比，每次爆破在增加15厘米左右進尺的同時，可節省約15%的炸藥使用量；爆破產生的飛石飛濺距離，從80-90米減小至60米左右；爆破產生的煙塵也得到了有效抑制，排煙時間從30-40分鐘降至10分鐘，大幅度節省施工時間，工序組織更加緊密，有效保證了建設質量和安全。





據興延公司相關負責人介紹，興延高速在建設過程中高度重視新技術應用和環境保護。除了在白羊溝隧道采用節能環保水壓爆破技術外，還在跨京包鐵路橋工程開展建筑信息模型(BIM)技術的應用工作。在設計階段，利用BIM軟件平臺，采用協同工作方式，建立三維信息化設計BIM模型，完成符合工程標準的三維信息模型、二維設計圖紙及相關多媒體數據，建立設計階段BIM應用標準。在施工階段，建立基于施工BIM模型的施工管控平臺，以分項工程為精細化管控對象，以虛擬施工為技術手段，以參建各方協同工作為溝通方式，進行項目質量、安全、進度、費用、檔案等可視化、集成化、協同化管理。在運維階段，以竣工BIM模型為基礎，應用現代科學技術對項目規劃、養護、管理等過程進行決策分析，實現項目規劃科學化、建養智能化、管理現代化。



在環境保護方面，一是注重生態保護，建設“環境友好型”項目。通過優化設計，實現零棄方，充分貫徹了綠色公路的理念。施工過程中加強對施工現場排污管理，施工生產、生活污水必須經過沉淀池沉淀處理后方可排入沿線無飲用和養殖功能的水體，避免對周圍環境造成影響。為防止水土流失，嚴格按照設計規定的范圍、邊坡坡率進行基坑、邊坡開挖與防護；對開挖或擾動的裸露土體及時進行圬工或植物防護，創建生態環保、環境友好、充滿自然生機的綠色公路。



二是注重資源節約，推行綠色文明施工。全線 664萬方隧道棄渣分類使用，利用率100%。設計上，對本工程的雨水排蓄結合、循環利用，綠化養護優先使用雨水調蓄池的蓄水，體現綠色環保和海綿城市的設計理念；對隧道洞內水源、沿線建筑垃圾進行再利用，實現資源的循環利用和節約；隧道照明全部采用LED燈具及無級調光措施，綠色環保節能，可根據隧道運營實際情況調整燈具色溫及亮度，降低了運營能耗。為加強揚塵治理與監控，在重點施工部位均安裝了建筑揚塵與噪音在線監測系統，可遠程實時監控施工現場空氣質量。

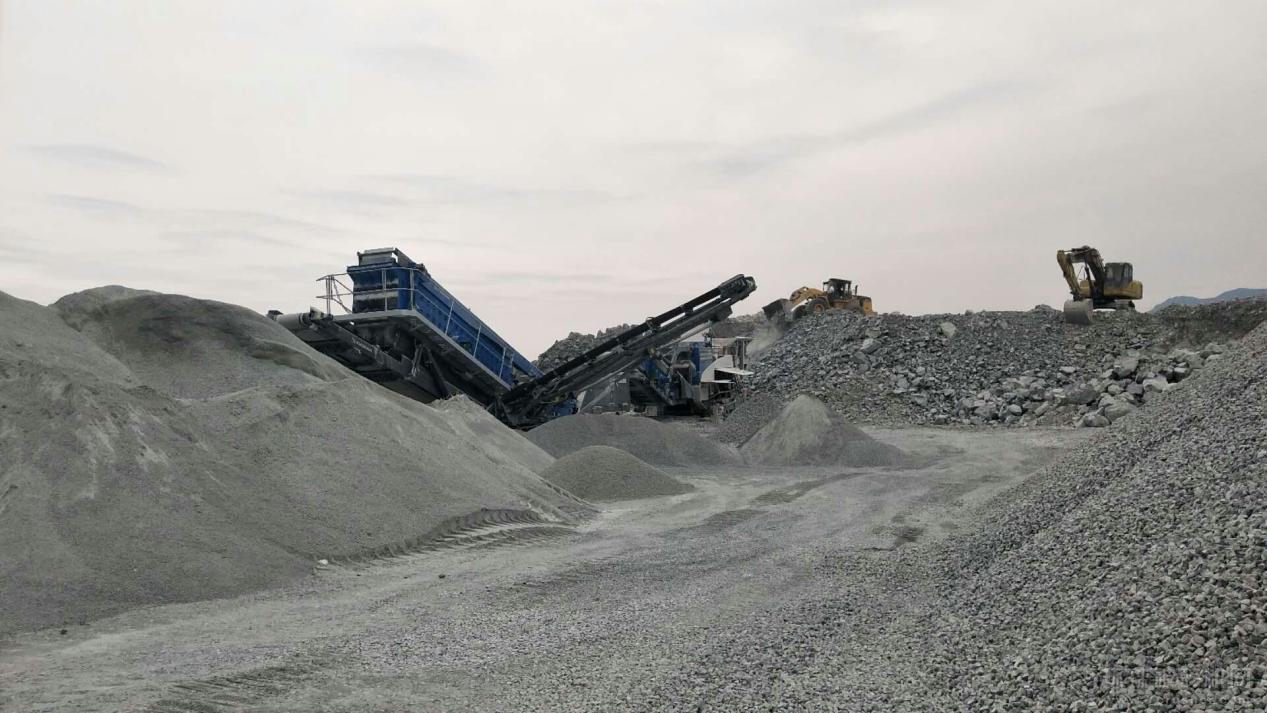

在本次白羊溝隧道左線建設中，克磊鏝（Kleemann）移動反擊式破碎篩分設備對隧道內約41.7%、近50萬方的洞砟進行加工、破碎，以實現洞砟資源再利用，響應了“注重資源節約，推行綠色文明施工”的建設規劃與目標！



三是開展科研創新，研究綠色環保技術。興延公司基于綠色公路理念、冬奧會需求和區域特征，并結合研究成果及工程經濟成本選擇隧道、服務區開展科研創新工作，大力研究綠色環保技術。2017年聯合市政設計院、北京交通大學、北京工業大學、市交研院等單位，參與了市交通委《興延高速公路水資源利用與環境保護關鍵技術研究與示范工程》等重大科研課題的研究，重點對高速公路融雪劑的循環利用與雨、污水的綜合利用技術進行研究實踐，擬以路面為課題在項目服務區及部分隧道試點采用新技術、新工藝，把節能環保、資源節約作為重要研究方向，項目科技含量大大提高。



附：克磊鏝(Kleemann) 破碎和篩分設備信息及產量數據



MR 130 ZS EVO 2 移動反擊式破碎設備



l喂料能力：約達450 噸/小時



l最大喂料尺寸：1,100 x 700 mm



l料斗容量：4 立方米



l整機運輸重量：57,200 公斤(含終篩分及回料皮帶)；48,500 公斤(不含終篩分及回料皮帶)

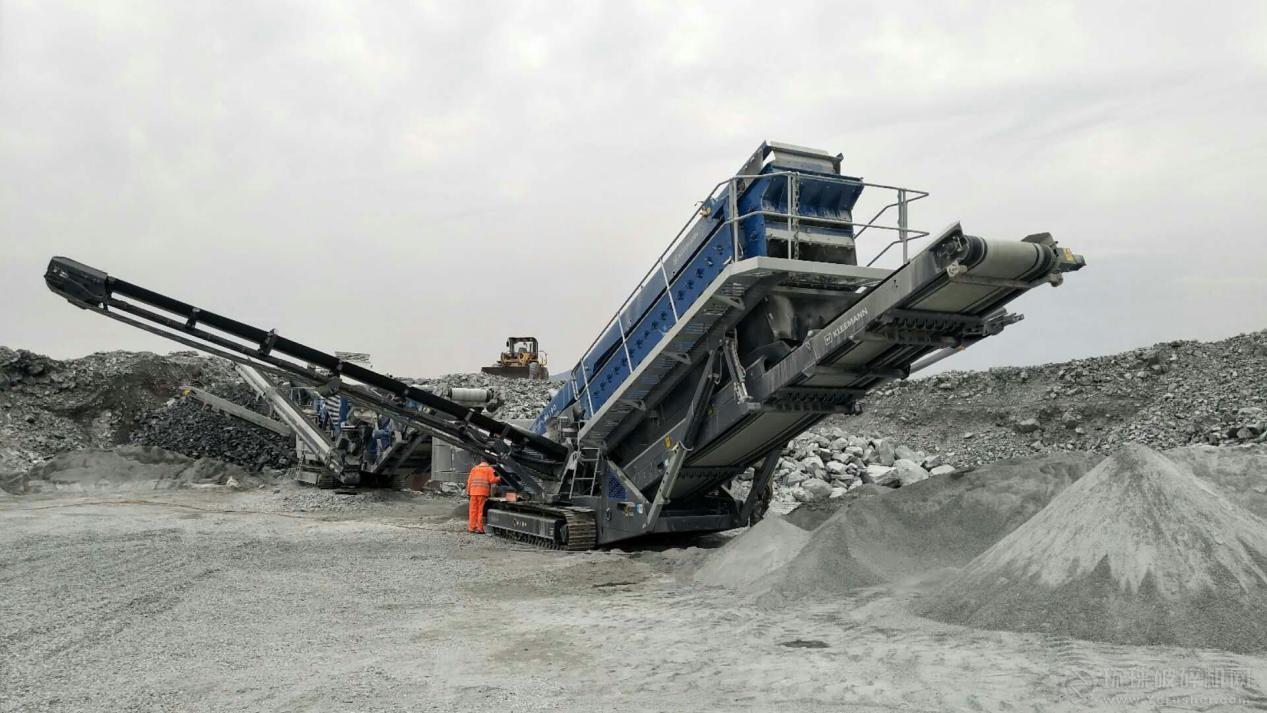

MS 19 D 移動篩分設備



u0 - 5 mm



u5 - 10 mm



u10 - 20 mm



u20 - 31.5 mm



l喂料能力：約達500 噸/小時



l最大喂料尺寸：150 mm



l料斗容量：8 立方米



l篩分機篩網面積：1,520 x 6,100 mm



l整機運輸重量：約36,500 公斤
