（1）細(xì)集料對(duì)和易性的影響



　　表8-3列出國(guó)家標(biāo)準(zhǔn)GB14684-2001中規(guī)定的1號(hào)砂與2號(hào)砂兩種細(xì)集料的性質(zhì)指標(biāo)。采用2號(hào)砂子拌制的抹灰石膏砂漿沒有出現(xiàn)分層、離析，也沒有出現(xiàn)泌水現(xiàn)場(chǎng)，黏聚性和保水性較好，而采用1號(hào)砂子拌制的抹灰石膏砂漿出現(xiàn)了泌水現(xiàn)象，和易性欠佳。



　　使用同一種砂子，選取不同組膠凝材料時(shí)，抹灰石膏砂漿的和易性基本一致，說明該工程現(xiàn)場(chǎng)使用的膠凝材料對(duì)抹灰石膏砂漿和易性無不良影響。而在膠凝材料相同，砂子不同時(shí)，均需增加外加劑，才能勉強(qiáng)達(dá)到施工要求。此外，1號(hào)砂子比2號(hào)砂子拌制的抹灰石膏砂漿含氣量高，含氣量偏高將會(huì)影響抹灰石膏砂漿的后期強(qiáng)度。

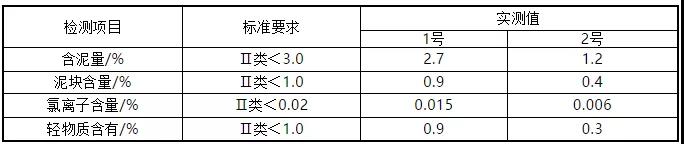

表8-3  細(xì)集料性質(zhì)指標(biāo)



　　（2）原因分析



　　影響抹灰石膏砂漿和易性的因素很多，如單位用水量、石膏品種、石膏與外加劑的適應(yīng)性、集料性質(zhì)、石膏的數(shù)量、石膏漿的稠度、砂率，以及環(huán)境條件（如溫度、濕度等）、攪拌工藝等。根據(jù)以往的經(jīng)驗(yàn)認(rèn)為，在配合比一定的抹灰石膏砂漿設(shè)計(jì)中，對(duì)抹灰石膏砂漿和易性影響最大的是膠凝材料和外加劑，尤其是近年來外加劑的廣泛使用所引起的膠凝材料石膏適應(yīng)性問題層出不窮。但事實(shí)證明細(xì)集料的性質(zhì)，以及細(xì)集料與外加劑的適應(yīng)性對(duì)抹灰石膏砂漿的和易性也有很大的影響，有時(shí)能直接決定拌制的抹灰石膏砂漿和易性的好壞。



　　（3）細(xì)集料的性質(zhì)



　　1號(hào)砂偏細(xì)，細(xì)度模數(shù)只有2.2，而且級(jí)配不良，出現(xiàn)中間級(jí)配脫節(jié)的現(xiàn)象。一般來說，細(xì)集料越細(xì)，比表面積越大，需要越多的石膏漿來潤(rùn)濕，使得抹灰石膏砂漿拌合物的流動(dòng)性降低。砂的級(jí)配不良，以至空隙率和比表面積過大，需要消耗更多的石膏漿才能使抹灰石膏砂漿獲得一定的流動(dòng)性，對(duì)抹灰石膏砂漿的密實(shí)性、強(qiáng)度、耐久性等性能也會(huì)有一定影響。



　　砂子中的泥會(huì)吸附一定量的外加劑，同等條件下相當(dāng)于減少了外加劑的摻量，使抹灰石膏砂漿達(dá)不到預(yù)期效果。此外，泥的顆粒極細(xì)，會(huì)黏附在砂粒表面，影響砂粒與石膏漿體的黏結(jié)，導(dǎo)致新拌抹灰石膏砂漿和易性不佳。而當(dāng)泥以團(tuán)塊存在時(shí)，會(huì)在抹灰石膏砂漿中形成薄弱部分，對(duì)抹灰石膏砂漿的質(zhì)量危害更大。



　　砂子中氯離子含量較高，有可能是將海砂混入河砂中使用。海砂的吸附能力大于河砂，使得新拌抹灰石膏砂漿和易性變差。



　　輕物質(zhì)多為輕質(zhì)多孔結(jié)構(gòu)，可吸附外加劑還會(huì)使砂子的蓄水量增大，它的存在降低了抹灰石膏砂漿中外加劑的有效摻量，若黏結(jié)在骨料表面，還會(huì)破壞石膏漿包裹集料的粘結(jié)力，起隔層的反作用。



　　（4）控制措施



　　從原因分析中不難看出，細(xì)集料含泥量、氯離子含量，以及輕物質(zhì)含量顯著影響外加劑效用和摻量，究其原因是其對(duì)外加劑會(huì)有很強(qiáng)的吸附作用，消耗掉了相應(yīng)外加劑用量的效能。因此，如何降低細(xì)集料對(duì)抹灰石膏砂漿外加劑的吸附是解決問題的關(guān)鍵所在。
