顎式破碎機既是最常見的破碎機也是目前應用最廣的一種破碎機，顎式破碎機的優點眾多，所以很受市場青睞，但是廣大顎式破碎機用戶應該都有遇到過“關于顎式破碎機偏心軸錐度軸承使用壽命短”的問題，雖然潤滑和密封良好，但一般使用1000～1500小時軸承就出現故障。經檢查發現，軸承易損壞的主要原因是軸套部位使用一段時間后會形成如圖1(a)所示階梯，軸套在軸上還未套緊，軸套端部即頂在階梯上，致使軸套和軸不能形成緊配合。修復方法：

　　一、將階梯位置的高出點磨去，用直尺放置觀看無光線為準，如圖1(b)。

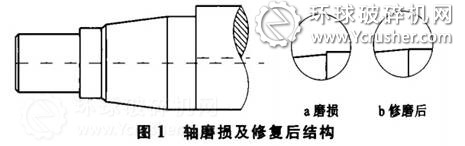

顎式破碎機設備軸磨損及修復后結構



　　二、將軸承套喇叭口大端切除8～10mm。

　　三、由于偏心軸螺紋已損壞，無法用螺母緊固，現采用厚16m鋼板用車床加工一個環圈，環圈內徑和軸承套小端內徑相同，外徑同軸承套的螺母外圓相同。

　　四、環圈、螺母、軸承及套裝配到位后，將環圈與軸分6點均布對稱焊接，每段焊縫2 0mm。焊時要斷續，不能讓軸受熱過大。

　　五、焊完后，將螺母向環圈擰緊，從而使軸承套反向移動和軸緊固，這點尤其重要。

　　六、最后將環圈與軸承套螺母用電焊分2點焊接，使螺母固定，焊縫長10mm即可。

　　軸承部位裝配如下圖所示



顎式破碎機設備軸承部件裝配結構



　　以后拆卸只要將焊點磨去即可，經過實踐檢驗，采用此法后軸承使用壽命在一年以上，該改進方法是成功的。
