撫順鐵礦石采用二段破碎、二段磨礦和三段磁選的工藝流程，粒度-0.074mm占85%左右，鐵精礦品位為66%。

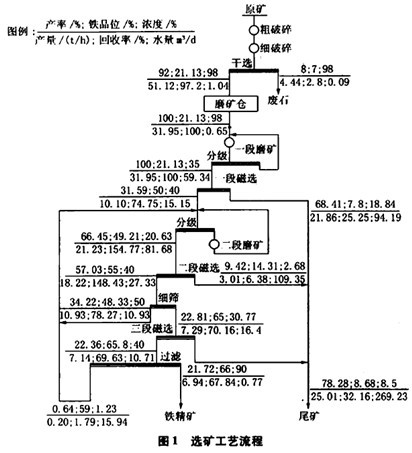

選礦工藝流程結構圖

　　礦石從采礦場由汽車運來，自卸至原礦堆場，裝載機將礦石給人原礦倉，倉下由980mm 1240mm槽式 給礦機給入粗碎機，產品落到No. l帶式輸送機輸入1500mm×3000mm振動篩，篩上產品給入細碎機。細碎 產a落A No.3帶式輸送機，頭部為上吸式干選機，運至磨礦倉；篩下產品經N0.2帶式輸送L頭部為上吸式 干選機，運至磨礦倉。

　　磨礦倉內礦石由No.4、No.5帶式輸送機分別給人二臺一段球分級機組，分級濫流進入一段磁選， -磁精礦自流入一臺二段螺旋分級機與球磨構成機組，分級溢流自流A二段磁選。二磁精礦泵人細篩，篩1- 產品自流入二段分級機組，篩下產品流入三段磁選（濃縮）。三磁精流人8㎡內濾式真空過濾機。濾液泵將 濾液送回二段分級，濾餅由帶式輸送機運往廠房外面精礦堆場待外運。

　　各段磁選得尾礦均自流入主廠房?jī)?nèi)尾礦泵池，揚送到廠房西南部200多米的尾礦庫內存放，尾礦澄清水 及滲漏水再由泵打回生產J．房循環使用，回水利用率可達80%。

　　圓錐式破碎機前的帶式輸送機上設有金屬探測器，人工除鐵，選礦設備均為國嚴常規設備，沒設自動化控 制n但破碎設備采用聯p鎖及機旁操作，部分礦漿有檢測儀表。
