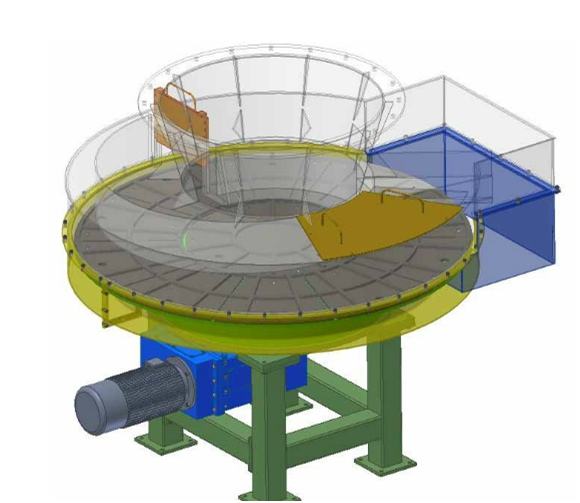

變頻器在圓盤給料機中的應用圓盤給料機為燒結生產線上的一臺重要設備，必須根據工藝生產狀況及時調整其轉速，實現精確下料。圓盤給料機的調速采用富士FRV15G11S-4型變頻器控制。變頻器得到正轉運行信號FWD，開始輸出，啟動圓盤給料機下料。調節頻率給定電位器1W的位置可相應輸入0～10V的模擬量信號，該信號通過控制回路的檢測、運算，變頻器就能輸出相對應的電壓和頻率，從而改變圓盤的轉速，達到調節下料量的目的。按下停止按鈕中間繼電器失電，其輔助觸點（常開）斷開，變頻器失去正轉運行信號FWD，停止輸出。此時變頻器仍處于啟動運行等待狀態。當變頻器發生故障或電機過熱輸入外部報警信號THR（端子X2與CM斷開）時，變頻器處于故障狀態，停止輸出。故障處理后，按復位按鈕FWA，變頻器輸入復位信號后，解除報警，回到啟動運行等待狀態。性鐵占有率很低，用磁選進一步回收鐵比較困難。
