圓錐式破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。

　　圓錐破碎機原設計存在的問題：圓錐破碎機給礦部分整體設計上存在不合理，設備種類多，故障率高，維修不方便。概括為以下兩個主要問題：1、給礦的驅動部分采用液壓系統，該系統的液壓控制箱結構復雜，電路設計雖環環相扣，但用電位器調整電路板工作參數，加之現場運行環境惡劣，致使驅動部分的電子元器件故障率很高。這些電路板的維修花費的時間很多，維修好后，參數的調整更為復雜、費時。又因無法模擬現場設備的運行狀況，且需要在設備運行時調整，使維修工作更加不方便。

　　2、給礦部分設計的料位控制系統，由于現場運行環境和圓錐破碎機本身的結構的雙重問題，原設計的超聲波料位計無法正常工作，料位控制系統一直無法投入運行。鑒于以上原因，造成了圓錐破碎機給礦部分經常是手動開車，使圓錐破碎機開空車和滿礦兩種極端現象不時發生，對設備造成嚴重的損害。整個系統的臺效達不到設計要求。

　　改造方案設計和實施：考慮改造的費用、時間、人員和技術等方面的問題，同時確保改造的成功，制定改造的詳細方案，分步實施。

　　1、改液壓控 制箱 為變頻調速器拆除液壓控制箱，改用變頻調速器來調節液壓油泵的電機轉速，以調節和控制圓錐破碎機的給礦。原圓錐破碎機的控制系統正在完善中，當時圓錐破碎機的給礦僅有手動控制。操作人員只能根據圓錐破碎機電機的電流值調整給礦速度。改進以后，由于變頻器的性能優良，調速范圍廣，不僅大大減少了日常維護量，且控制效果較好，使第一步改造獲得了巨大的成功。

　　2、增加圓錐破碎機電機的電流變送器隨著大山廠生產設備逐步正常，處理能力的不斷提高，圓錐要解決的問題不是如何使其正常運行，而是如何在確保設備正常工作的前提下，充分發揮其設備生產能力。改用變頻器后，生產班的操作人員為了提高臺效，不斷地修正給礦的速度，使圓錐破碎機滿礦、圓錐電機電流偏高等現象不時出現。使原改造控制系統的計劃不得不修改，提前實施。

　　為了確保設備的正常工作，先增加了圓錐破碎機電機電流的變送器，將電流互感器出來 的信號轉換為4～20 mA的標準信號送入PLC，設定電流的上限值，當電流達到設定值時， 立即停圓錐破碎機給礦，確保圓錐破碎系統正常。同時利用PLC的特殊功能模塊設計了一個根據電機電流值控制給礦速度的圓錐功率控制系統，如圖l 所示。

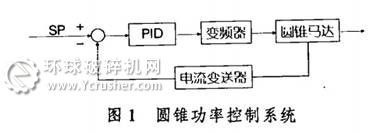

圓錐功率控制系統圖

　　經過一段時間的調試和運行，取得了一些效果但仍存在一些有待完善的問題：1：PLC的機型陳舊，其P I D運算的算式不能選擇，每次運行時要對其算式 的初始值人工干預，否則，其控制回路輸出為最大值。2增加PID運算后，PLC的掃描時間增加太多，使PLc的死機現象日益嚴重。由于這些問題的存在，使自動控制難以實現。

　　3、增加料位保護開關：改用變頻器后，圓錐破碎機開空車的問題大有好轉，但在自動控制系統建立不起來的情況下，圓錐滿礦的問題較為嚴重。經多方了解和反復研究，選用VEG A公司的VEGAVI B 52 EX振動開關檢測圓錐腔的料位，由于這種振動開關設計制造方面的優點，使之具有防水、防潮、防塵且靈敏度高的特點，能克服安裝環境方面的不利因素。首先在l # 細碎上試用，經過對安裝位置和方法的幾次改進后，取得很好的效果，逐步在其它圓錐上推廣使用，料位檢測開關的成功應用，為圓錐功率控制創造了條件。

　　4 、建立完善的圓錐功率控制系統：選用小型PLC編程控制器，為碎礦圓錐功率控制提供了硬件，于是開始碎礦圓錐功率控制的實施。將小型PLC安裝到碎礦中控室，并進行了應用軟件的編程與開發。線路上主要是將 圓錐馬達電流變送器的信號引入小型PLC，將PL C的輸出信號接到變頻調速器。但由于PLC的通訊比復雜，在建立了正常的通迅后，對選擇PID的算法進行了大量的實驗工作，確保了一種比較理想的運算，建立好控制策略后，繪制了控制流程圖，這樣就完成了整個控制系統，其中一臺細碎試運行后，取得非常滿意的效果，此后在各臺圓錐上推廣使用，解決了手動控制帶來的問題。實現了根據電機電流值控制給礦速度的圓錐功率控制。

　　5、實現給礦小車的均勻布礦：隨著圓錐給礦部分自動控制系統的完善，確保各圓錐礦倉料位的動態平衡成為整個系統正常運行的關鍵。改進圓錐礦倉布料小車的控制系統是一種比較好的方法，中碎僅有2個礦倉，其給礦控制比較簡單。這里僅介紹細碎的布料小車。細碎布料小車控制系統包括以下五個部分：各臺細碎礦倉料位計、各臺細碎礦倉的位置開關、小車電機及正反轉控制系統、小車操作臺、PLC系統等。
