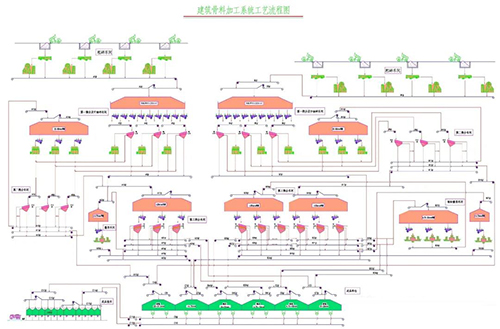

來料經過棒條給料機FD1560預先篩分后進入顎式破碎機MJ1511進行粗破，粗破后的物料與預先篩分出的物料混合進入半成品料堆倉，半成品料通過一次篩分機CS3070D（分級粒度80mm/55mm）進行篩分，上層篩物料和中層篩下物料進入中碎圓錐破碎機MH600EC進行破碎，三層篩下物料與中碎圓錐破碎機破碎后的物料一起進入第二篩分CS3680D（分級粒度31.5mm/25mm）進行篩分，上層篩物料進入細碎圓錐破碎機MH600MF進行破碎后返回第二篩分形成閉路，中層篩物料通過皮帶輸送進入成品料倉進行堆料，下層篩物料由皮帶送至第三篩分CS3680T（16/4.75/3mm）進行篩分，篩下料通過皮帶輸送至成品料倉進行堆料，篩上料/二層篩/三層篩物料部分經皮帶進入成品料倉進行堆料。

　　

　　2#線（精品線）工藝流程說明





　　產線優點



　　1）粗碎負荷??；

　　2）可以同時生產精品骨料和普通骨料；

　　3）廠區設計規范，結構緊湊，易于場地布置；設備集中且并聯，便于維護；

　　4）成品儲量較大；

　　5）廠房占地少，便于開展綠色礦山建設。



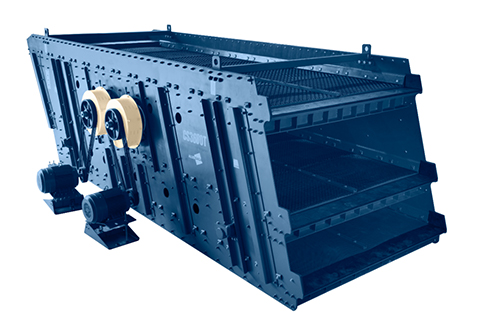

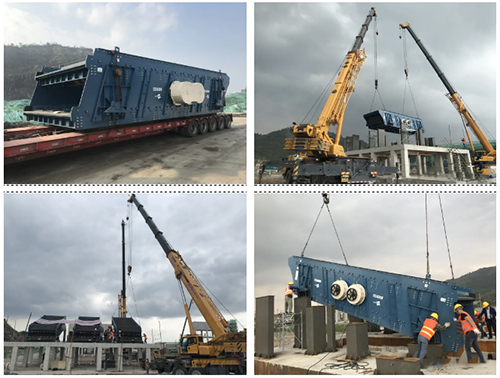

       CS圓振動篩分機設備簡介



       埃里斯克CS系列圓振動篩分機是采用歐洲技術及標準設計制造的重型圓振動篩分機，入料粒度可達300mm，篩分粒徑2-150mm，激振力可達4.5G。具有多種篩網材質可選，如橡膠、聚氨酯、金屬篩網等。根據車間布置可采用左驅或右驅安裝方式，標準安裝角度18-20度。不僅適用于干式篩分，還可應用于濕式篩分，篩體上預留有可供水洗管路安裝的安裝孔，便于根據不同作業需求改變篩分形式。





     　設備特點



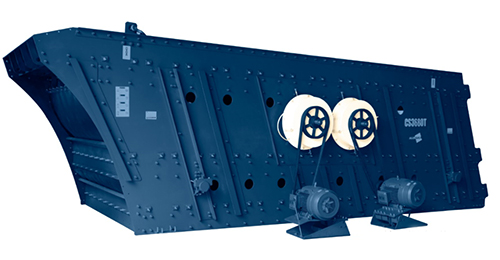

     　篩體結構

     　篩體結構采用防松動的Huck螺栓連接，確保篩體緊實牢固；

     　激振裝置位于篩體重心處，確保圓形運動軌跡；

     　高應力區域采用螺栓加固，優化篩體重量分布。

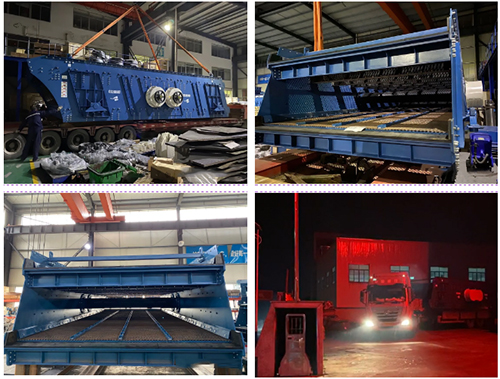

　　篩框結構

　　篩層設計基于已實踐證明可靠的類似于LS系列直線振動篩的箱梁結構；

　　篩層上有通過雙面焊接的圓管橫梁進行支撐；

　　每一篩層都有焊接的縱向扁鋼，對于模塊化篩網，可用U形卡扣式緊固件固定到扁鋼上；

　　注：CS3680D篩框采用箱型橫梁，兩端通過法蘭聯結在篩體側板上，確保篩體無焊接點。



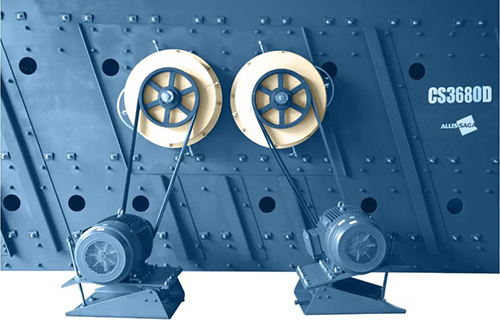

    　激振機構特點

    　模塊化結構設計 ，便于整體更換備用激振機構，可實現停機時間最小化；

    　塊偏心+軸偏心，突破傳統圓振篩結構形式，具有更大激振力；

    　沖程可調，無需額外部件即可優化運行參數；

    　采用潤滑油或油脂潤滑，游標尺及呼吸器位于篩側，易于維護。



　　每個支撐角設置支撐彈簧，角度可調，懸浮保護；

　　對振動篩實現運動控制，支撐結構承受應力小，彈簧壽命長。

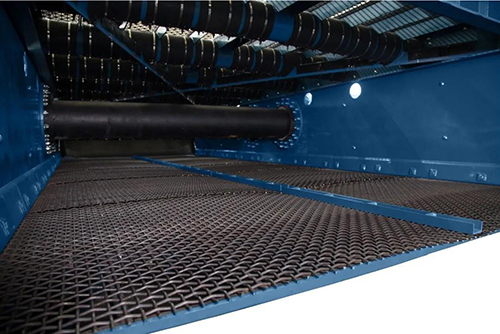

　　篩網

　　超大篩面尺寸；

　　物料接觸面采用耐磨板保護。
