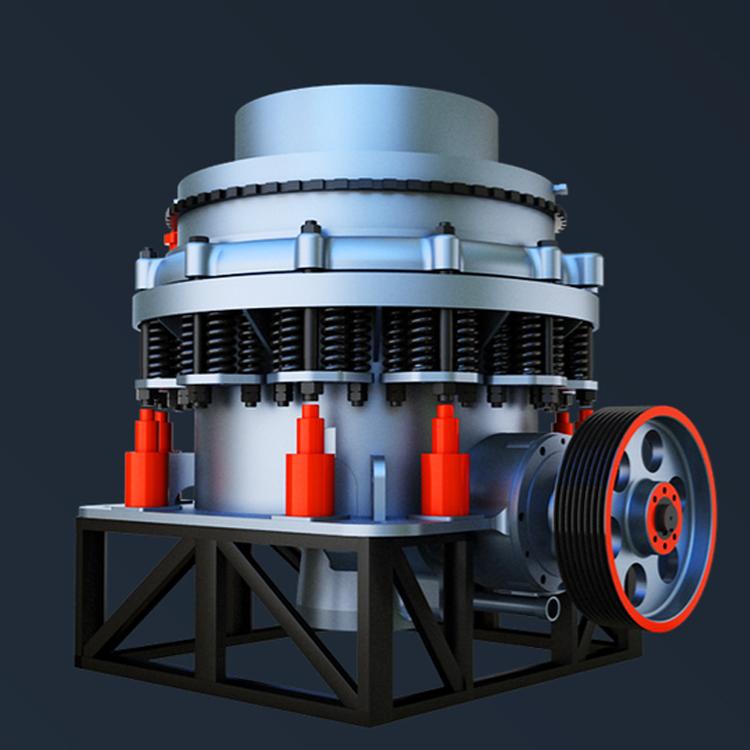

西蒙斯圓錐破碎機是PY系列彈簧圓錐破碎機改進、優化、更新替代產品。和PY系列彈簧圓錐破碎機相比：具有結構可靠，生產效率高，調整方便，使用經濟等特點。該系列西蒙斯圓錐破碎機其彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器，采用干油密封形式，使石粉與潤滑油隔離，保證可靠工作。可廣泛應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵石等。

由帶錳鋼襯板的破碎錐和固定錐組成。襯板和錐體之間澆注鋅合金以保證其緊密結合。破碎錐壓裝在主軸上，其下部表面為球面形狀并由球面軸承支承。主軸的下端插入偏心軸套的錐形孔內，在偏心軸套的錐形孔內裝有青銅或MC-6尼龍等材料制成的襯套。當電 動機通過圓錐齒輪帶動偏心軸套旋轉時，由球面軸承支承著的主軸以及破碎錐則作旋擺運動，從而達到破碎礦石的目的。

（2）調整裝置。圓錐破碎機的調整裝置實際上就是固定錐的一部分，由調整環、支承環8、鎖緊螺母18、推動液壓缸9、鎖緊液壓缸和活塞19組成。支承環8 安裝在機架7的上面，并借助于破碎機周圍的拉緊彈簧6與機架貼緊。支承環8和調整環的接觸面處均有鋸齒形螺紋。支承環8上裝有兩對撥爪和一對推動液壓缸。 鎖緊液壓缸和活塞則裝在支承環8的上部。鎖緊螺母和調整環的接觸面處也作成鋸齒形螺紋。當破碎機正常工作時，鎖緊液壓缸內充滿了壓力油，使鎖緊螺母、支承 環和調整環接觸面的鋸齒形螺紋呈斜面緊密貼合，達到鎖緊的目的。當需調整排料口時，首先將鎖緊液壓缸卸載，使鋸齒形螺紋放松，然后操縱液壓系統，啟動推動 液壓缸，帶動調整環作旋轉運動，由于鋸齒形螺紋的傳動，使得固定錐上升或下降，從而達到調整排料口的目的。

（3）防塵裝置。圓錐破碎機的防塵裝置見圖2所示，由水槽1、排水槽2、擋圈3、環形圈4和擋環5等組 成。水用水泵經進水管送入水槽1,再溢流到排水槽2,經排水管排出。由于環形圈4的阻擋作用，使灰塵不能進入機器內部而落入水槽1中被循環水流帶走，從而 起到保護機器傳動部件之目的。

（4）保險裝置。該彈簧保險圓錐破碎機是利用裝在機架周圍的彈簧來作保險裝置的。當破碎機過載時，支承在彈簧上面的支承環和調整環就被迫向上抬起而壓縮彈簧，從而排料口尺寸增大，非破碎物即可排出，之后在彈簧力的作用下支承環和調整環自動復位，即可重新進行破碎。顯然，彈簧既是保險裝置，同時在破碎時將產生一定的破碎力，所以，其張緊程度對破碎機的正常運行具有重要影響，因而在擰緊彈簧時，應留有適當的壓縮余量。
