ICS-14型電子皮帶秤

一、適用范圍

ICS—14型高精度電子皮帶秤，安裝在水平或傾斜角度較小的皮帶輸送機上，采用全懸浮式稱重橋架，該種形式的橋架，無支點和可移動件，該類電子皮帶秤的長期穩定性和稱重的高精度性是其它電子皮帶秤都無與倫比的，產品主要適用于現場工藝要求高或需要進行貿易結算的行業現場。

二、電子皮帶秤工作原理：

當物料通過電子皮帶秤時，稱重傳感器檢測到皮帶上的物料重量轉換成電壓信號，送入稱重顯示儀表，測速傳感器檢測到皮帶的速度信號，送入稱重顯示儀表；稱重顯示儀表把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的模擬電流信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

三、主要技術參數                       四、工作條件和安裝條件

標定精度：±0.25%                      環境溫度：

秤量范圍：0～8000t/h                     機械：-20℃～70℃

皮帶寬度：500～2400mm                    儀表：-20℃～50℃

皮帶速度：0～5m/s                        電源電壓：220V（±10%、-15%）

皮帶輸送傾角：0～15°                              50HZ±2%

遠傳傳輸：1200m

五、ICS-14型電子皮帶秤組成：主要由稱重橋架、美國威世稱重傳感器（4只）、速度傳感器（1只）、稱重顯示儀（1臺）、包膠測速裝置（1臺）和全套安裝附件組成。

【稱重橋架】

1、全懸浮式結構，無耳軸支點和可移動件，維護量小；

2、單元組件結構，力傳遞環節少，安裝簡潔，方便；

3、獨特的矩形杠桿，剛性好、無變形、零點穩定性好；

4、抗側向力、抗水平分力、有效減少了皮帶跑偏和

落料偏移對系統精度的影響；

5、四只稱重傳感器，受偏載影響小，平衡好，計量精度高；

6、稱重區域廣，四組拖輥使皮帶對稱重精度影響較小；

7、粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架可以采用不銹鋼制造或進行防腐處理。

【稱重儀表】

◆綜合精度：±0.01%；

◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；

◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；

◆多種標定方法，可自動零點和間隔，自動零點跟蹤；

◆通訊接口（可選）：標準RS~232C、RS485接口。

◆如有需要，可提供MODBUS通訊功能。

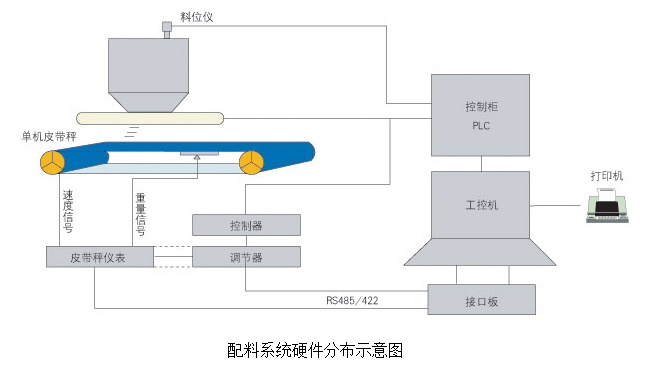

◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

◆輸入輸出端口多：三路可編程輸入端口、三路可編     程輸出端口；

◆打印接口（打印機可選）.

◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

◆數據遠傳：

a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出。

b數字：通過通訊的方式將所有數據傳至上位機。

◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

◆通訊功能：標準RS232和標準RS485接口，波特率可調，地址可設置，可以多臺儀表進行聯網；。

◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

【稱重傳感器】

  我公司選用的美國威世稱重傳感器為電阻應變片式拉（壓）力傳感器。

【主要技術參數】

◆非線性：小于額定輸出的0.05%；

◆重復性：小于額定輸出的0.03%；

◆滯后：小于額定輸出的0.03%；

◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃

◆安全過載：150%

【測速傳感器】

◆連接在推薦的測速滾筒上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；

◆鑄鋁外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；

◆無碳刷式脈沖發生器，不需調整、校準、無需維修；

◆較新的軟連接技術，更有效地保證了測速精度；

◆測速范圍：0-5.0m/s

【測速裝置】包膠測速裝置增加和皮帶的接觸面和摩擦力，保持和皮帶同步運轉，測速有效可靠。

【訂購皮帶秤需提供以下參數】

◇皮帶寬度        B=      mm

◇正常流量        Q=      t/h

◇皮帶機速度      v=      m/s

◇皮帶機傾角      約=      度

◇皮帶輸送機長度  L=      m

◇輸送物料名稱
