履帶式混凝土布料機皮帶槽形托輥裝置介紹

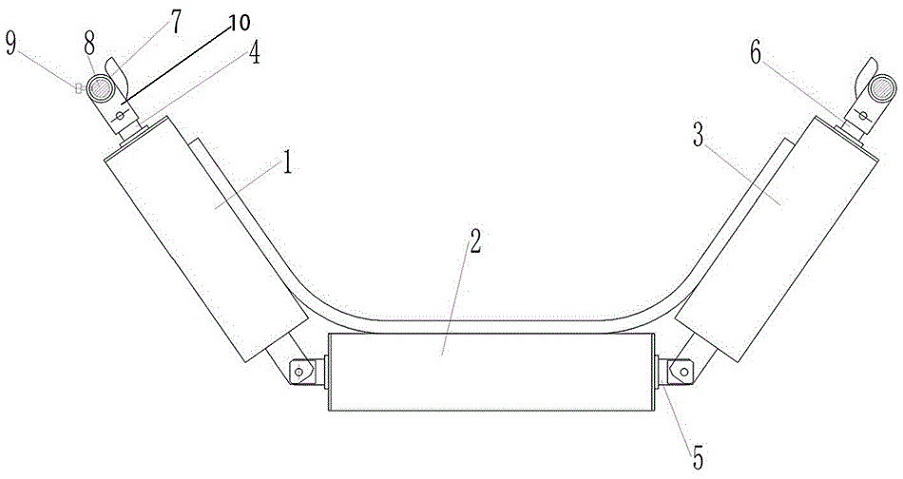

圖中：托輥1、托輥2、托輥3、輥軸4、托輥軸5、托輥軸6、通孔7、固定軸8、壓緊螺絲9、連接套10。
履帶式混凝土布料機皮帶槽形托輥項目說明：
混凝土布料機的皮帶槽形托輥裝置用于承載輸送皮帶，是皮帶承載的載體，現有的布料機的皮帶槽形托輥裝置的托輥可做自轉的滾動，在使用過程中不能夠對布料機的皮帶槽形托輥裝置進行平移。皮帶局部承重過大而使得該區域的皮帶不堪重負，就需要調節該區域的托輥的分布密集度，較高的密集度托輥布置在皮帶的下方，能提高承載的負重，尤其在皮帶脆弱的地方減少對此處皮帶的再次壓迫損傷。
混凝土布料機皮帶槽形托輥結構說明：
布料機的皮帶槽形托輥裝置，托輥1與托輥軸4通過軸承活動連接，托輥2與托輥軸5通過軸承活動連接，托輥3與托輥軸6通過軸承活動連接，軸承內孔與托輥軸4、托輥軸5、托輥軸6抵接，軸承外圓與托輥1、托輥2、托輥3抵接。本裝置每個托輥的兩端分別設有兩個軸承。托輥軸4的一端與托輥軸5的一端通過銷釘連接，托輥軸5的另一端與托輥軸6的一端通過銷釘連接，通過銷釘保持本裝置的可拆卸性。托輥軸4的另一端以及托輥軸6的另一端均固定連接有連接套10，連接套10設有通孔7，固定軸8貫穿通孔7，固定軸8與機架固定連接，通孔7的孔壁設有壓緊螺絲9。固定軸8與機架固定連接，松開壓緊螺絲9本裝置可沿著固定軸8的軸向滑移，當達到目標位置后旋緊壓緊螺絲9，完成定位。
混凝土布料機皮帶槽形托輥使用效果
采用這個結構，布料機的皮帶槽形托輥裝置可隨布料機的皮帶移動方向作輕微的擺動，隨著皮帶對所述布料機的皮帶槽形托輥裝置壓力的變化，能夠微調自身形狀位置，皮帶偏移軌道時，能讓皮帶恢復至正常的軌道。另外，固定軸8貫穿所述通孔7，使得本裝置能沿著固定軸8作平移滑行，方便調節本裝置與機架的相對位置。
