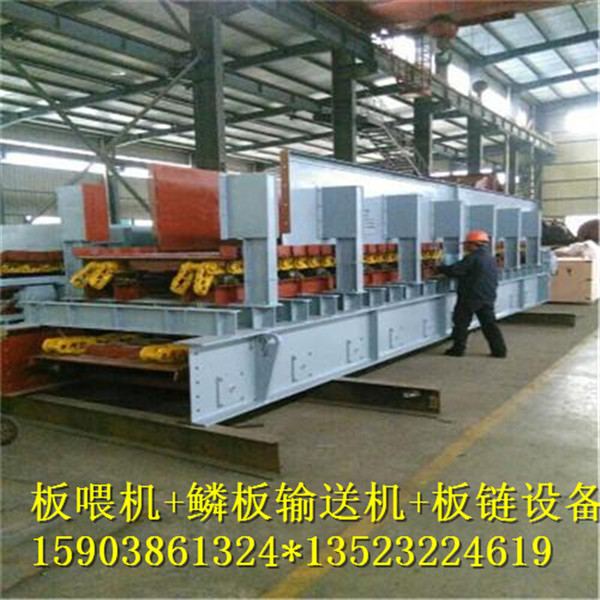

擋板式鏈板輸送機鑄件鱗板機煤炭高效板式喂料機為了滿足用戶需要，考慮到工藝布置要求，鱗板輸送機傳動裝置分右裝和左裝兩種（順物料運行方向看，傳動裝置在機器右側的為右裝，反之為左裝），用戶單位可根據工藝設計要求選用鏈板輸送機裝配形式，訂貨時均應在合同中予以注明。

結構原理

鱗板輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。

1、頭部驅動裝置

由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。為了適應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽板的運行速度。主動鏈輪裝置采用二只齒數為6的鏈輪帶動兩條片式牽引鏈及槽板沿導軌運行。

2、尾輪裝置

該機鏈板的改向部分，它由尾輪軸、兩只尾輪及軸承等組成。

3、拉緊裝置

拉緊裝置采用螺旋拉緊的方式，用來調節(jié)牽引鏈條的松緊程度。

4、鏈板部分

由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩(wěn)可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。
